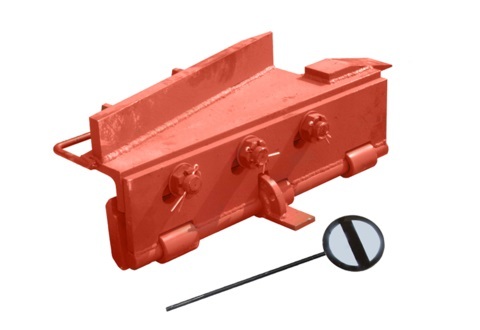

Башмак сбрасывающий (колесосбрасыватель) КСБ-Р ручной
Колесосбрасывающий жд башмак КСБ-Р65, КСБ-Р50 (левый, правый)
Ручной колесосбрасывающий башмак КСБ-Р - предохранительное устройство, обеспечивающее принудительный сброс с рельсов колес самопроизвольно движущегося железнодорожного подвижного состава.
Башмак колесосбрасывающий КСБ-Р применяется для предотвращения ухода вагонов на станцию или железнодорожный путь, в зависимости от направления спуска, путем экстренного сбрасывания подвижного состава с рельсов.
Ручной башмак монтируется на жд путях не оборудованных системой электрической централизации.
Чтобы купить башмак сбрасывающий - колесосбрасыватель нужного вам варианта, уточните тип рельсов и сторону сброса. Башмаки КСБР изготавливаются в четырех вариантах исполнения:
- для рельсов типа Р-65 для сброса направо;
- для рельсов типа Р-65 для сброса налево;
- для рельсов типа Р-50 для сброса направо;
- для рельсов типа Р-50 для сброса налево.
Технические характеристики башмака сбрасывающего (колесосбрасывателя) КСБ-Р ручного
| Вес | 57 кг для Р-65 (54 кг для Р-50) |
| Габаритные размеры | 690х253х702 мм |
| Привод | ручной |
| Возвышение в рабочем положении | не более 500 мм |
| Возвышение в нерабочем положении | не более 45 мм |
| Время снятия и установки | 10 с |
Комплект поставки башмака сбрасывающего (колесосбрасывателя) КСБ-Р ручного
- сбрасыватель,
- металлический сигнальный указатель - "Путевое заграждение" (4),
- изогнутая скоба-рукоятка (16),
- специальная пластина для замка (17),
- болт с гайкой и шайбой - 2 шт,
- накладка железнодорожная (половина) б/у,
- паспорт и руководство по эксплуатации.
Скачать выдержку из паспорта на колесосбрасывающий башмак КСБ-Р
Схема, устройство и работа башмака сбрасывающего (колесосбрасывателя) КСБ-Р ручного
Где устанавливается сбрасывающий (колесосбрасывающий) башмак.
Башмак сбрасывающий КСБ-Р устанавливается строго в прямых или кривых (радиус не менее 300 метров) участках пути с деревянными или ж/б шпалами на рельсах типов Р-65 и Р-50 с вертикальным износом до 10 мм. Запрещено устанавливать башмак при волнообразном износе головки рельса, седловинах, наплывах и прочее.
В месте установки КСБР с ручным приводом убирают сор, место между шпалами чистится от балласта до уровня половины толщины шпал и делается водоотвод.
Боковые наплывы на рельсах снимаются и устанавливается ширина колеи 1528 мм.
В рельсе просверливаются отверстия для монтажа изделия. Башмак КСБР крепится так, чтобы его нижняя часть была зафиксирована на рельсе строго без люфтов.
КСБ-Р переводится с помощью изогнутой скобы-рукоятки (16) в рабочее положение. После производства всех работ по монтажу проводят регулировку.
Установка сбрасывающего (колесосбрасывающего) башмака КСБ-Р
Ручной башмак КСБ закрепляется на рельсах Р-65 и Р-50 и представляет собой колесосбрасыватель (см. рисунок ниже), состоящий из опрокидывателя (1) с корпусом (8) и башмака (2). Сам корпус (8) удерживается на рельсе благодаря накладке (11) и болтам (29). Опрокидыватель (1) поворачивается на оси (9), а башмак (2) крепится на рельс в рабочем положении и снимается с рельса в нерабочем положении. Направляющий упор (отбойник 10) имеет наклон к оси рельса. Гребень железнодорожного колеса наезжает на КСБ-Р и направляющий упор (10) сталкивает это колесо с рельсов.
Для возможности установки сбрасывающего башмака на рельсах с износом с целью регулировки башмака (2) имеются шпильки (15) с гайками (35).
Для перехода из рабочего положения в нерабочее установлена скоба-рукоятка (16), при этом переходе указатель поворачивается на 90 градусов и показывает "заграждение снято с пути".
Сбрасывающий жд башмак КСБ-Р в рабочем положении
Сбрасывающий жд башмак КСБ-Р в нерабочем положении
Особенности башмака сбрасывающего (колесосбрасывателя) КСБ-Р ручного
КСБ-Р используется в качестве предохранительного устройства там, где существует вероятность аварийных ситуаций из-за выхода из строя других средств безопасности или неправильных действий персонала. Климатически башмак сбрасывающий выполнен в варианте "У" по ГОСТ 15150-69.
